流程规划

建议编辑步骤

流程设计的建议步骤如下：

  1. 使用设计器设计出流程的拓扑结构，不用配置任何变量、负责人等额外信息，专注在流程的拓扑和逻辑上；
  • 在流程流向上添加选项文本，这些选项在流程运行过程中，将作为可选项提供给用户，MTC 将根据用户的不同决策来决定流程的不同流向；
  • 预演，此时所有工作都将下发给设计者本人，此时可检查流程的流向是否合理
  • 留意流程的逻辑流向，是否符合设计目标。 如否，先修改再进行下一步
  1. 定义流程参数 流程参数将提供给用户填写，也有特殊目的参数，后续将逐步说明；
  2. 定义控制逻辑 使用 Javascript 脚本来对流程进行高级控制
  3. 添加参与人 指定不同任务的承担人
  4. 预演 多轮预演，保证流程的运行符合预期

流程设计器

工作流设计器提供图形方式用户界面，用于设计一个流程

desginer

左侧的工具箱里的工具，用于切换当前工具，每种工具对应一种节点类型

指针

在编辑状态下任意时间按下 ESC 键即可回到指针. 在指针模式下，你可以：

  1. 通过点击一个节点或连接，以选中它
  2. 按住 SHIFT 的同时点击一个节点或连接，以打开它的属性窗口
  3. 按住鼠标拖动一个节点
  4. 在空白区域按下并拖动鼠标，以拖动画板

除指针以外的其它工具对应一个流程节点类型

节点类型

设计器支持多种节点类型，包括活动、通知、脚本、定时器、子流程、与、或、接地及连接

  • 活动：指一个需要人来完成的动作
  • 通知：指发送邮件给特定人
  • 脚本：用于在流程中嵌入 Javascript 脚本，用于控制流程的运行逻辑，通过 WebAPI 调用运行在其它系统上的服务
  • 定时器：用于暂停流程一段时间，当需要在一个节点完成以后，暂停一段时间再继续下一个节点时，在两个节点之间插入一个定时器即可。定时器在间隔时间后循环运行一段流程时也非常有用。
  • 子流程：用于在一个流程中嵌入另一个流程；或者触发另一个流程的独立运行。
  • 与： 是一个用于判断前序节点是否已经全部完成的逻辑控制
  • 或： 是一个用于判断前序节点中任意一个已经完成的逻辑控制
  • 接地： 用于标识当前路径的结束，无须运行到 END 节点
  • 连接： 前后两个节点之间的连线。

节点属性

大部分节点类型都有属性，Shift-点击一个节点即可打开它的属性窗口，在没有 Shift 键的移动设备上，可以通过点击选中节点右上侧的小箭头图示来打开它的属性窗口。

连接也有属性，通过 Shift-点击来打开

节点 ID

每个节点都有一个自动生成的唯一 ID。 当我们在脚本中需要参考一个节点时，可能发现自动生成的 ID 不能表达意图，此时，最好的方法是把自动生成的 ID 修改为一个有业务意义的名字。

在节点的属性窗口中，输入自定义 ID，然后其右侧的“设置”按钮。这个按钮必须刻意点，否则，即便你点了属性窗口的确定按钮，ID 也不会被改变。

在设计器顶部菜单的最右侧，你可以通过切换 checkbox 来在设计器画布上显示和隐藏每个节点的 ID 信息

活动节点

任意时间按下 1 即可选中活动

活动是指一个需要由人来完成的动作

  • 点击画布上任意位置即可放置一个活动
  • 按下鼠标可拖动节点到其它位置
  • Shift-点击一个节点打开它的属性

标题

活动的名称中可嵌入流程参数值，用方括号括起来的变量名，连同方括号一起，将被替换为变量的值，如果变量不存在，替换后方括号也会被去除。

例如，如果流程中有一个变量名为"Interviewee_name", 它的值是"张三", 活动名称“请审批[Interviewee_name]的录用通知书”将被替换为“请审批张三的录用通知书”

参与

可视使用“参与人定义字符串”（PDS）来定义活动有哪些人参与执行

详细信息请参考 PDS page

投票

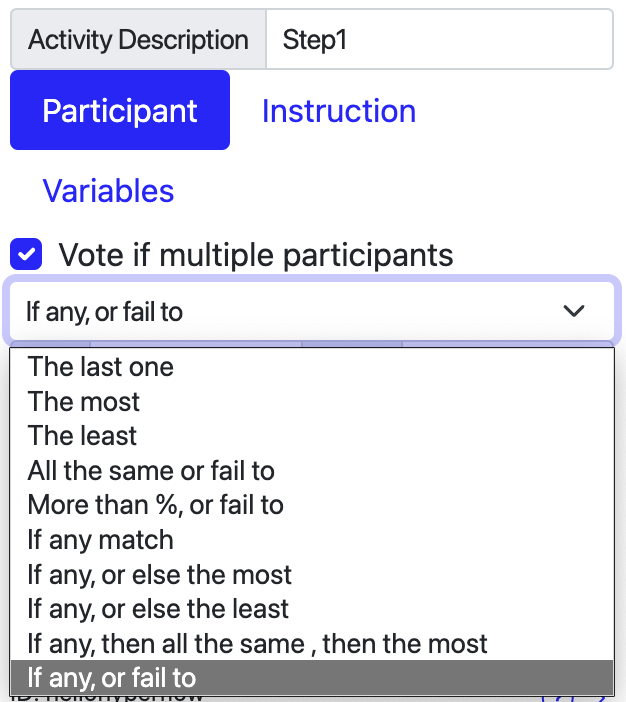

如果一个活动有多个参与人，此时每个参与人的决策可能不同，而这个节点的最终决策值可以使用投票模型来计算所得

投票模型包括：

  • 依最后一人的选择:

    总是使用最后一个人的选择为投票结果

  • 依最多人的选择

    用最多人的选择作为投票结果

  • 依最少人的选择

    用最少人的选择作为投票结果

  • 选择全部一样，否则

    如果所有人选择都一样，则这个唯一选择作为投票结果 否则，使用“否则”设置为投票结果

  • 某一选择超过比例，否则

    使用比例超过所设置数值的选项为投票结果 否则，使用“否则”设置为投票结果

  • 只要有选，否则依最后

    只要有人选择某个选项，则投票结束，投票结果为这个值 否则，依最后一个人的选择为投票结果

  • 只要有选，否则依最多

    只要有人选择某个选项，则投票结束，投票结果为这个值 否则，依最多人的选择为投票结果

  • 只要有选，否则依最少

    只要有人选择某个选项，则投票结束，投票结果为这个值 否则，依最少人的选择为投票结果

  • 只要有选，否则依统一选择 或最多

    只要有人选择某个选项，则投票结束，投票结果为这个值 否则，依全体人的选择为投票结果 如果，全体人员选择不统一， 则使用最多人的选择为投票结果

  • 只要有选，否则

    只要有人选择某个选项，则投票结束，投票结果为这个值 否则，使用“否则”设置为投票结果

任务要求说明

参与人接收到任务后，需要一些指引来对当前工作要求作出说明

说明中可以使用部分 HTML 标签，也可以使用 Handlebars 模版方式或者方括号中的变量名方式嵌入流程参数

HTML 标签

安全起见，只有部分 HTML 标签是可以使用的，包括：

"b", "i", "em", "strong", "a", "blockquote", "li", "ol", "ul", "br", "code", "span", "sub", "sup", "table", "thead", "th", "tbody", "tr", "td", "div", "p", "h1", "h2", "h3", "h4", "img", "video"

这些标签的属性会完全会保留，务必写正确的 HTML，否则，你的用户会看到乱套的页面

例子: 你可以在工作项的页面上显示图片和视频

图片:

<img
    src="/images/demo_image_1.jpg"
    width="100%" />
<br />

视频:

<video
    width="100%"
    controls
    autoPlay>
    <source
        src="/videos/demo_video_1.mp4"
        type="video/mp4" />
    Your browser does not support the video tag.
</video>

Handlebars

关于 Handlebars 格式的详细说明，请自动搜索

Handlebars 格式中可潜入流程参数，例如，如果一个流程中有参数 "days", 那么， handlebars 中的 {{days.value}} 将被替换为 days 这个参数的值。 也可以包含{{days.title}} {{days.type}} 等，分别是 days 的标题和类型

方括号中的参数名

[var_name] 将被替换为 var_name 的值

Crontab 定时重复

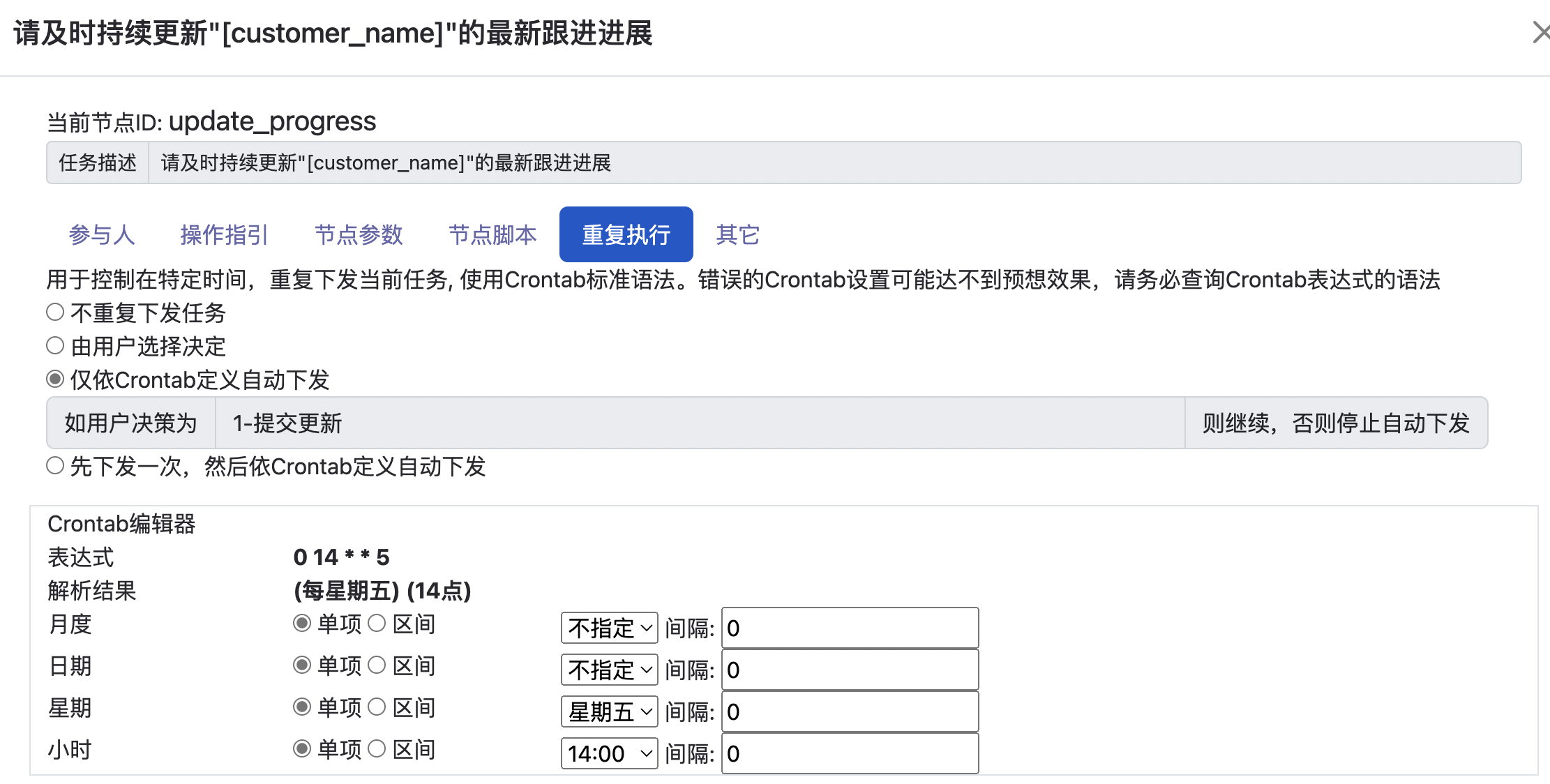

你可以对一个活动设置定时下发。如下图 crontab 了解 Crontab 标准，将有利于您理解定时器的设置方法。请搜索 crontab。 MTC 提供上图中的编辑器，方便你的定时器设置。

参数定义

定义参数名称，参数类型等。

参数名称:

参数名必须是一个合法的 Javascript 参数名称，意味着，参数名必须 以大小写字母，下划线开始，跟着一到多个字母、下划线或数字。 如果参数名称不合法，将会导致你的流程无法正常运行

参数类型:

参数类型通过在参数名称中添加固定的前缀来实现，前缀定义了 MTC 将按照何种类型来处理这个参数，以及在界面上如何向用户显示这个参数的输入方式

参数类型包括：

  • "email_" : 需要输入一个合法的邮箱地址
  • "password_" : 需要输入一个密码
  • "url_" : 输入一个 URL 地址
  • "range_" : 一个数值范围
  • "number_" : 一个数字，可设置最小、最大、步调的值
  • "dt_" : 一个日期+时间输入框
  • "datetime_" : 同上
  • "date_" : 一个日期输入框
  • "time_" : 时间输入框
  • "color_" : 颜色输入框
  • "search_" : 搜索输入框
  • "select_" : 下拉选择
  • "sl_" : 同上
  • "sel_" : 同上
  • "file_" : 文件选择上传
  • "radio_" : 单选
  • "textarea_" : 多行文本输入
  • "ta_" : 同上.
  • "checkbox_": 选择框
  • "cb_": 同上
  • "ou_": 选择组织结构中一个部门
  • "usr_": 用户输入（邮箱前缀）
  • "user_": 同上
  • "tbl_": 表格输入
  • 其它 : 一个普通的文本输入

组织结构选择

一个以"ou_" 开头的变量，将提供给用户一个针对组织结构的部门名称选择框。 组织结构由具备组织结构管理权限的用户进行管理。

例如， "ou_varname". 支持选项设置，设置用';'分隔, 比如"top_ou_id;[yes|no]", ';'前面是第一个组织的编号，';'后的 yes 或者 no 用来控制，是否包含这个组织, no 表示只能选择这个组织下面的组织

用户选择

"usr_" 或 "user_" 开始的变量表示需要输入一个用户， 当用户在输入的同时，MTC 会查询这个用户是否存在

文件上传

以"file_" 开头的变量，提供给用户一个文件选择框，用户可以拖放文件到这个区域，或者从文件浏览器选择文件，文件上传以后，用户可以查看、删除该文件（根据权限）

内部变量

下面的变量是内部变量，你可以直接使用，无须定义。

进程级变量：

  • starter: 进程启动者的用户 id
  • starterCN: 进程启动者的用户名
  • ou_SOU: 进程启动者的组织结构代码
  • ou_user_XYZ: 变量 user_XYZ 的值所指向的用户所在的组织结构代码

系统变量

  • $$isoWeek: 按年的星期数（第几周）
  • $$isoWeeksInISOWeekYear: 本年有多少个周
  • $$isoWeekYear: 当前是哪一年 (按完整周)
  • $$isoWeekDesc: 周的表示, 例如 W1, W13...
  • $$isoWeekDescFull: 周的完整表述, 例如 W1/52-2022

内部变量在下面场景也是可用的:

  • 流程上下文变量显示；
  • Handlebars, 例如: "{{starterCN.value}}"
  • 活动工作项的标题, 例如: "Activity started by [starterCN]"

下拉选择的可选项

以下前缀的变量支持可选项："select_", "sel_", "sl_", or "ou_",

  • 可选项用英文';'分隔，例如"option1;option2;option3";
  • 对 "ou_" 变量，第一个可选项将被作为顶层组织结构，第二个是 yes 或者 no, 表示可选项中是否包含底层组织
  • 可选项也可以从预定列表中获得
    • 需要在列表定义中，定义一个列表, 一个列表定义中有多个 key，一个 key 下有多个可选值
    • "R:list_group_name", 将取出 list_group_name 的缺省可选项
    • "R:list_group_name:key" 将取出 list_group_name 中 key 值下的可选项
  • 列表项支持嵌套，你可以：
    • 使用 T:cascade_list_name, 例如，你可以设置一个下拉选择框"select_A", 其可选项定义为 "R:province_list;T:select_B", 然后，你可以定义下拉选择框"select_B" 为 "R:city_list"。 当用户从 "select_A"中选择一个省份时， "select_B"将获得 "select_A"中所选的省份值， 并将这个省份值作为 key，刷新"select_B"的可选项，也就是相应省份里面的城市。

Note: 有关 list 的定义请参考列表定义中的说明

表格

表格栏位支持使用表格设计器来直观地创建，详见表格设计器

下面的说明可帮助你理解表格设计器的背后设计 表格允许用户一行一行，一栏一栏地输入数据

表格栏位之间用｜分隔

  • 单个栏位可以通过前缀来指定其类型
    • "date_" (日期输入),
    • "dt_" (日期时间输入).
    • "sel_" (下拉选择框)
      • 选择框的可选项用英文 ':'分隔, 例如(OPT1:OPT2:OPT3)
  • 栏位的标题用[title=TITLE]定义, 缺少方括号定义时，将使用变量名去除前缀后作为栏位标题
  • 栏位的缺省值通过[default=DEFAULT_VALUE]来定义,
  • 如果一个栏位需要计算平均值，可使用[avg]来标注
  • 如果一个栏位需要计算总值，可使用[sum]来标注
  • 计算两个日期之间的天数，使用 =datediff 来定义；
  • 计算两个时间之间的持续天数，使用=lastingdays 来定义；

例如:

date\_开始时间[title=开始日期]|date\_结束时间|从哪里[default=机场]|到哪里[default=公司]|sel\_出行方式(飞机:高铁:长途汽车:出租车)[default=高铁]|=datediff(date\_开始时间,date\_结束时间)+1[title=出差天数(天)][default=0][avg]|dt\_开始时点|dt\_结束时点|=lastingdays(dt\_开始时点,dt\_结束时点,0.5)[title=请假天数][default=0][sum]|number\_报销金额[sum][avg]

上述表格定义了以下栏位：

  • 开始时间：
    • 类型：日期
    • Title: 开始日期
  • 结束时间
    • 类型：日期
    • Title: 结束时间
  • 从哪里
    • 缺省值：机场
  • 到哪里
    • 缺省值：公司
  • 出行方式
    • 类型：选择列表
    • 可选项：飞机，高铁，长途汽车，出租车
    • 缺省值：高铁
  • 出差天数（天）
    • 类型：公式
    • 值：开始日期，与结束日期的天数差别+1，如为同一天，则值为 1.
    • 缺省值：0
    • 计算平均值
  • 开始时点
    • 类型：datetime
  • 结束时点
    • 类型：datetime
  • 请假天数
    • 类型：公式
    • 值：开始时点，与结束时点的差别，规整到 0.5 天
    • 缺省值：0
    • 计算总和
  • 报销金额
    • 类型：数字
    • 求总
    • 求平均

参数值

栏位的缺省值

  • 输入框类型的变量，显示输入框时，其缺省值直接显示在输入框中
  • 对 select/checkbox/radio, 显示时， 缺省值直接被选中

公式

可以把栏位的值设置为一个公式

公式定义在栏位值中，以‘=’开头

公式是一个合法的 Javascript 表达式，强烈建议使用简单的表达式

例如:

=first_name + " " + last_name

如果 first_name 栏位值是 "John", last_name 栏位值是 "Smith", 上述表达式的结果就是"John Smith".

=first_name.substring(1)

如果 first_name 的值"John", 那么结果就是 "ohn";

标题

该栏位的标题

占位字符

栏位输入框的占位字符

新启一行

下一个栏位新起一行

ID

可选，是否给它指定一个 ID

必须输入

此变量必须输入，才能继续

可见性

使用 PDS 指定谁能看到这个参数 详细信息请参考 PDS page

Note: 有些场景下，一些敏感数据需要对某些人保密，即便这些人参与在流程中。例如，在人事面试流程中，面试官参与到一个面试流程，但 offer 中的薪资数值可能不能让面试官看到，只能由 HR 或者管理层看到，那么，我们需要使用 PDS 指定薪资这个参数的可见行给到 HR 以及管理层即可。可见性在服务端计算，被可见性保护的数据，对不在可见性设置中的用户，根本不会从服务器端下传数据。

何时显示

使用"when expression"来控制一个参数何时显示出来供输入 可以使用逻辑判断来比较两个值，例如，两个参数分别是 RV 和 GV，可以定义 When Expression 其对比关系。语法为：

RV[=|==|===|>|>=|<|<=|!=]GV

比如我们有：

  • 一个名为 "checkbox_req"的变量，一个名为"reason"的变量，我们希望'reason'只在 checkbox_req 被选中的时候才显示，我们可以定义 reason 的"when expression"为
checkbox_req=true
  • 再比如，我们有一个参数名为"number_amount", 另一个参数名为"upper_price", 我们需要 upper_price 只在 number_amount 的值大于 100 时，才会显示出来供输入，我们可以定义 upper_price 的 when expression 为：
number_amount>100

GV 的类型将被自动转换为 RV 的类型，用于对比。 当前，我们仅支持字符串 string，数字 number，布尔 boolean 三个类型。 当 GV 是一个字符串时，可以忽略用'"'引起来, 除非它的值是 empty

例如，我们对比 kvar 的值是否等于 abcd, 我们直接使用

kvar=abcd

如果要对比一个变量的值是否为空，就需要使用引号了。例如：

kvar!=''

Note: 在浏览器客户端中， "when expression"只有在用户离开输入框时才会被触发.

活动节点脚本

除了在独立的脚本节点中嵌入 Javascript 脚本外，从 Mtc5.0 开始，我们也支持直接在活动节点上设置脚本

需要设置活动级脚本的场景可能包括：

  1. 需要对用户的选择通过脚本进行修改时
  2. 需要在活动完成后，执行一定操作，但又不想单独放置一个脚本节点时

活动节点的脚本代码无须返回值， 如果有返回值，这个返回值将替换用户在操作界面上所作的选择作为节点的结果

下面的代码在活动节点上设置了一个流程变量 week，值为 3

MtcSet('week', 3);

下面的代码将当前活动的结果设为 C

ret = "C";

请记住: 除非必要，保持活动节点的脚本为空。脚本写错会导致与预期不一致的结果

Info: 有关脚本的更多信息请参考 how to script

通知节点

  • 在任何时间，按下 2 即可切换到通知节点 通知节点用于向用户发送邮件

操作

  • 鼠标点击画板空白处，防止一个通知节点
  • Shift-点击通知节点，打开其属性配置
  • 拖动通知节点移动到另一个位置

邮件人:

  • 指定谁将收到邮件，使用PDS来定义

标题及内容

  • 可以使用方括号或 Handlebars 格式嵌入流程数据

脚本节点

  • 按下 3 切换到脚本节点

同步模式

以同步模式运行脚本

异部模式

以异步模式运行脚本，外部应用通过调用 MTC 回调节点，回调成功后，流程继续往后运行。

当脚本中调用一个外部应用，比如触发外部事件后，外部时间可能需要长时间才能完成，就可以使用异部模式来设计

脚本代码

可以嵌入 Javascript 脚本

脚本返回值


ret = "A";

Return value is used as routing option to decide where to go after this script node. 返回值将被作为脚本节点的返回值，用于控制后续流程流向哪个后续节点，比如，脚本节点指向后续两个节点，一个连接线上的路径值为 A， 另一个连接线上的路径值为 B，则上述脚本运行后，将沿着路径值为 A 的连接线，运行下一个节点。

向流程注入参数值

kvar(var_name, var_value, var_label)

或

MtcSet(var_name, var_value, var_label)

在流程的后续运行中， var_name 这个变量即可使用，

** 如果 var_name 已经存在，那么它的值将被覆盖

取得流程参数值

kvalue(var_name)

或

MtcGet(var_name)

设置内部团队

动态设置团队成员


setRoles({
SGT: "ab@email.com",
DIRECTOR: "cd@email.com",
});

在后面的节点中，分配给角色“SGT”的工作，将被下发给“ab@email.com”这个用户，分配给“DIRECTOR”这个角色工作，将被下发给“cd@email.com”这个用户。

请注意：， 灵活团队中的角色与组织结构中的角色不同。 组织结构中的角色相对固定，而灵活团队中的角色可以更加灵活地设置。

其它可以在脚本中使用的函数

// 设置某个节点的结果值
// 请注意，在放置一个节点时，其nodeid是自动生成的，不容易记忆，设计者可以在流程设计器中，手工修改nodeid为容易记忆的字符串，一般是英文单词组成的有业务意义、切符合javascript变量名称要求的字符串，以字母开始，后续多个连续字母和数字的组合

MtcSetDecision(nodeid, value)

//取得某个节点的结果值
//例如，某个节点的nodeid为approve，且有两个选项，"通过"和"不通过"，使用这个方法可以取得用户的选择是”通过“还是”不通过“
MtcGetDecision(nodeid)

//判断一个PDS字符串中是否有某个用户
MtcPDSHasDoer(pds, who_email)

//向外部应用，传递回调接口的ID，外部系统需要记住这个ID，并在回调时使用这个ID。 在异步方式运行脚本节点时，需要向外部系统传递这个ID，否则，外部系统不知道调用那个回调接口
//url为外部系统的访问接口地址
MtcSendCBPid(url, extraPayload)

//向外部应用传递流程的所有参数
//当前进程的所有运行信息，将传递到这个endpoint
MtcSendContext(endpoint)

//流程信息将被打包在一个JSON中传递给endpoint, 例如
{
  "context":{
    "wfid":"...", //进程ID
    "tplid":"...",  //模版ID
    "starter": {...}, //启动者
    "data1":{...}, //流程数据
    "data2": {...}
  }
}

同步方式，调用一个远程服务 API

SCRIPT 节点运行方式设置为 同步 使用 MtcApiAgent.post(API_endpoint, payload, Axios_options); MtcAPIAgent 就是 axios，请参考 Axios 文档. 例如：

  ```
  let retFromRemoteAPI  = await MtcAPIAgent.post("http://Remote_API_SERVER:8008/demo/api",
  {}, {headers:{"Authorization": TOKEN_STRING}});
  ```

如果需要将远程 API 返回的数据写入流程上下文，可以使用前述的 MtcSet， 如

MtcSet("Key1", retFromRemoteAPI.keys);

也可以直接将数据一次性写入到 retkvars， 如:

retkvars = retFromRemoteAPI; //retFromRemtoeAPI 需要是一个JSON

retkvars = {...retkvars, ...retFromRemtoeAPI};  //保留retkvars之前的值，将retFromRemtoeAPI的值添加到retkvars

retkvars 的所有 key，value 将被写入流程上下文

一来，可以在前端显示， 二来，在后续的节点脚本中可以通过 MtcGet 获得其最新值

脚本中的 ret 的值将被用于判断流程后续流向。

异步方式，调用一个远程服务 API

SCRIPT 节点运行方式设置为 同步 然后，

  1. 在脚本中同样使用 MtcAPIAgent 调用远程 API。
  2. 向远程服务，发送回调节点代码， 远程服务需要自行保存这个节点代码
MtcSendCBPid(remote_service_uri, extraPayloadJSON);
//remote_service_uri 服务将能拿到一个名为 cbpid 的参数， 以及 extraPayloadJSON 的内容
  1. 远程服务在完成工作后（可以持续任意时间），发起向 MTC 的回调
POST("https://MTC_SERVER/workflow/docallback", {cbpid, decision, kvars});

cbpid 为之前所获得的 cbpid, decision 将决定流程下一步的走向， kvars 中的 KV 数据将被记录进流程的上下文

延时节点

延时节点，用于控制进程暂停时间，有三种方式：

  • 从进程启动时开始: 从进程启动时开始延时多长时间下发后续任务
  • 从现在开始: 从进程达到延时节点开始延时多长时间下发后续任务
  • 固定时间: 在固定时间，延时下发后续任务

注意： 延时节点的时间设置的目的与活动节点中的 crontab 重复执行时间设置的目的不同，延时节点用于控制后续节点的下发延时， 活动节点的 crontab 时间设置用于控制当前活动节点的重复下发时间。 参加 Crontab

子流程节点

子流程会被调用，在子流程运行完成以后，父流程继续运行

子流程最后的返回值将被当作子流程节点的结果值，用于判断后续运行路径

子流程也可以以独立运行方式运行，子流程独立运行时，父流程不会等待其结束。

AND 节点

并节点需要等待其前序节点，全部完成，才会进行后续工作。 如果流程中存在循环，AND 节点总是能做到使用最新一轮循环的结果。 例如，A 节点指向 B 和 C 节点，B 和 C 聚合到 AND， AND 后是 D， D 指向 END，D 也有一个路径指向到 A。 那么，当 BC 完成，AND 通过，D 完成后流向 A，开始新一轮。 新一轮中，B 完成，此时，即便上一轮的 C 有完成记录，AND 也不会通过，它会等待在新一轮中的 C 完成。

注意 对于一些复杂的流程，AND 的运行可能与你预期不同，比如，其中一个分支中的某个节点，在特殊条件下，流向了另一个分支，这样，上一个分支就没有机会流向到 AND。流程就会停在 AND 节点上。

注意 对于复杂流程，建议使用脚本节点来实现复杂并行控制。 参见脚本一节

OR 节点

只有前面有一条路径通过，OR 节点就会被通过。 其它路径上的工作会被忽略。

这一点与“衔接”节点不同，“衔接”节点的作用只是用于衔接线路，对运行逻辑不作控制

接地节点

接地节点后续没有节点，即便有节点，也不会继续运行其运行路径。 接地节点的意思是流程运行到该节点时，该条路径即不会继续

连接线

把两个节点连接起来，即建立了从前一个节点到后一个节点的运行路径。 点击一个节点 A 后，再点击另一个节点 B，将在 A 到 B 之间建立一个连接线。

Shift-点击一个连接线，将显示这个连接线的属性窗 在属性窗口中，给这个连接定义一个路径值，这个路径值将显示给用户，供用户选择，用户做出选择后，流程将根据其选择决定后续运行到哪里。

在 SaaS 服务中，路径值 以按钮方式显示给用户，用户点选做出选择 在 PaaS 服务中，开发者可以取得节点之后的所有路径值

如果 A 节点是一个脚本节点，则根据脚本的返回值来决定走哪条路径。 如果一个路径值不希望显示给用户，可以将其值以 h: h- 或 h_ 开头

改变连接的起止节点

  • 按下 Alt（Windows） (MAC: Opt), 点连接的前半段，然后点一个节点，即可改换连接的起始节点。
  • 按下 Alt（Windows） (MAC: Opt), 点连接的后半段，然后点一个节点，即可改换连接的终止节点。

或者:

  • 鼠标指在一个连接，按"cb",然后选择新的起始节点
  • 鼠标指在一个连接，按"ce",然后选择新的终止节点

取消连接选择

在选择起始或终止节点的过程中，随时按下 ESC 键盘或者双击空白区域，即可终止连接建立

删除一个连接

  • Mouse over a connection, then press Backspace or Delete
  • 鼠标指在一个连接，按下 Backspace/Delete 键或 d 键

给连接一个路径值

  • 按住 Shift 的同时点连接，在弹出的属性窗口中输入
  • 鼠标指向一个连接，按下'ct'删除其连接路径值
  • 鼠标指向一个连接，安详 Ctrl-C/Cmd-C 拷贝其路径值，然后指向另一个连接，按下 Ctrl-V/Cmd-V 粘贴其路径值

编辑操作

流程设计器支持拷贝、粘贴、剪切等操作，也支持多个键盘快捷键，以便方便你的操作 Ctrl 为 Windows 上的 Control 按键 Cmd 为 Mac 电脑上的 Command 按键，后续不再重复说明

拷贝、粘贴节点

当鼠标滑过一个节点时，Windows 上按 Ctrl-C， Mac 上按 Cmd-C 即可拷贝这个节点，然后，移动鼠标到另一个空白位置，按下 Ctrl-V 或 Cmd-V， 即可在空白位置粘贴出前述节点的一个拷贝。如在另一个节点上按下 Ctrl-V 或 Cmd-V， 这个节点将被替换为第一个节点的副本。

鼠标滑过一个节点时，按下 Ctrl-X/Cmd-X 将剪切掉该节点，然后在另一个位置按下 Ctrl-V/Cmd-V 将粘贴出该节点

连接线文本

鼠标滑过一个连接线时，按下 Ctrl-C/CMD-C 将拷贝该连接线上的路由文本，然后移动鼠标到另一个连接线，按下 Ctrl-V/Cmd-V 将把文本粘贴给这个新的连接线。如第二个连接线已有文本，其文本将被覆盖。

键盘快捷键

鼠标滑过一个节点时：

  • d: 删除这个节点
  • gt: 连接到另一个节点

鼠标滑过一个连接线时：

  • cb: 改变其起始节点
  • ce: 改变其结束节点
  • ct：改变其文本

单选-多选

单选： 单点节点 多选： 保持 Win/Mac 键按下，连续点击节点 框选： 保持 Shift 按下，滑动鼠标框出区域 全选： Ctrl-A / Cmd-A

移动节点

点击并拖动，可移动单个节点 多选/框选/全选节点后， 移动其中一个，即可移动全部
